Elektromobilität / Umrüstung

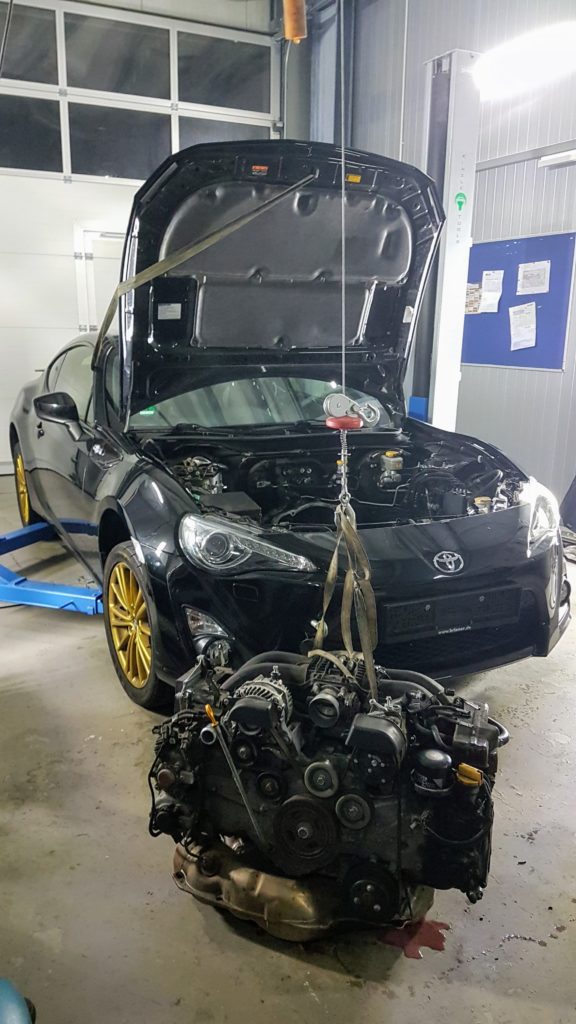

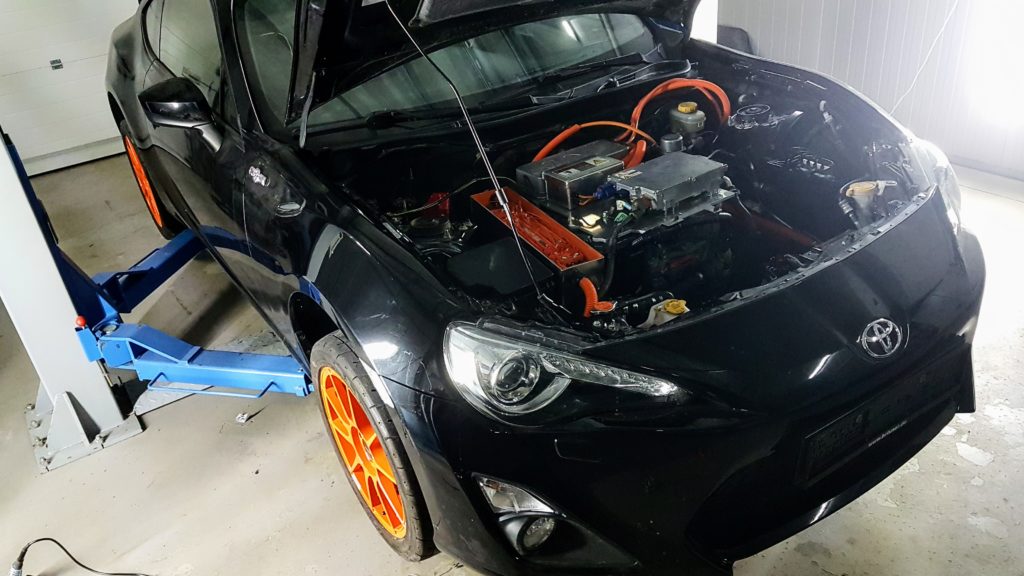

In der Weltreisewerkstatt wurde von November 2019 bis Februar 2020 ein Fahrzeug vom Verbrennungsmotor zum Elektroantrieb umgerüstet. Als Basis diente ein Toyta GT86 Baujahr 2012 mit Motorschaden. Der Benzinmotor sowie alle Benzinkomponenten wurden ausgebaut. Das Motorsteuergerät wurde ebenfalls entfernt und durch einen CAN-fähigen Atmega ersetzt. Auf diesem wurde die gesamte Umsetzung des CAN-Bus von mir realisiert. Der GT86 ist in seiner Funktionalität wie zuvor mit Verbrennungsmotor. Es werden alle Informationen auf den CAN-Bus gesendet, die für die weiteren Steuergeräte nötig sind. Damit sind ABS, Airbags, Traktionskontrolle, und Stabilitätsprogramm wie zuvor funktionsfähig und Steuer- bzw. Abschaltbar. Das Auto ist vom TÜV abgenommen und hat die Zulassung im öffentlichen Straßenverkehr gefahren zu werden.

Motor

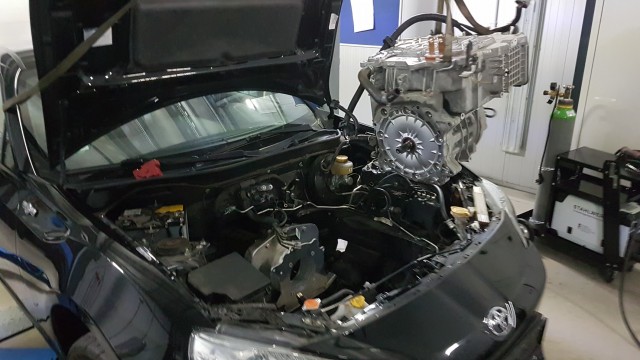

Nissan Leaf 2014
Power: 136Kw, 370Nm peak torque

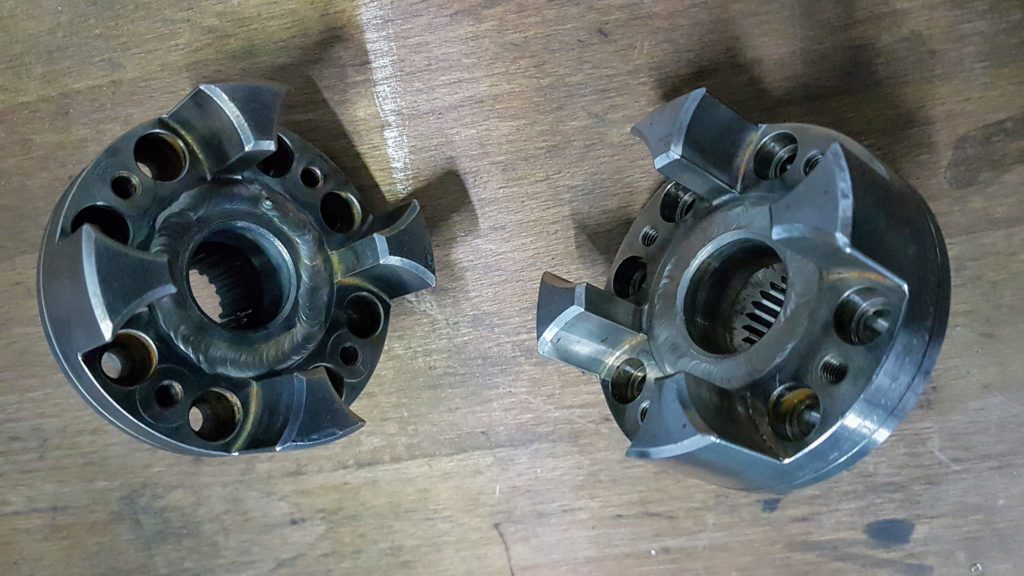

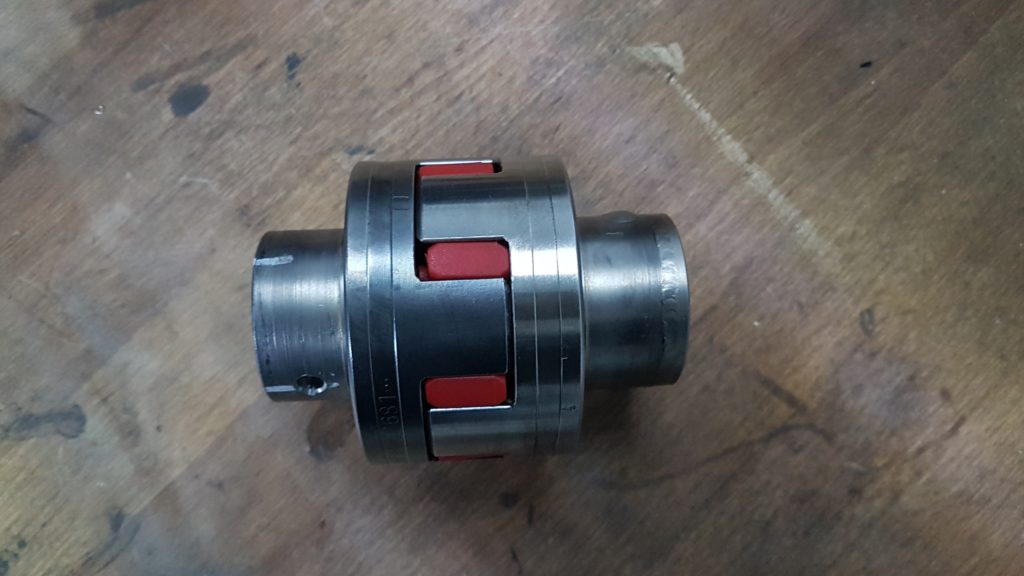

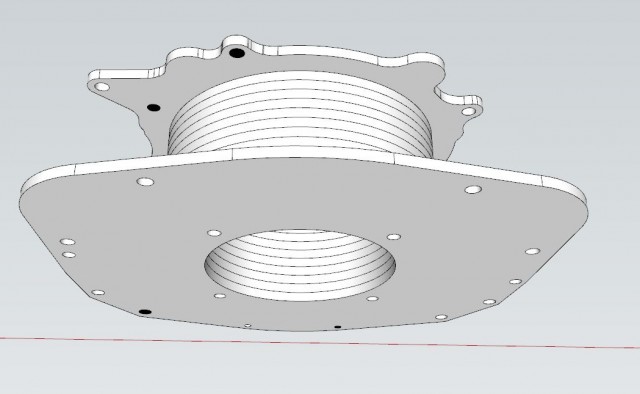

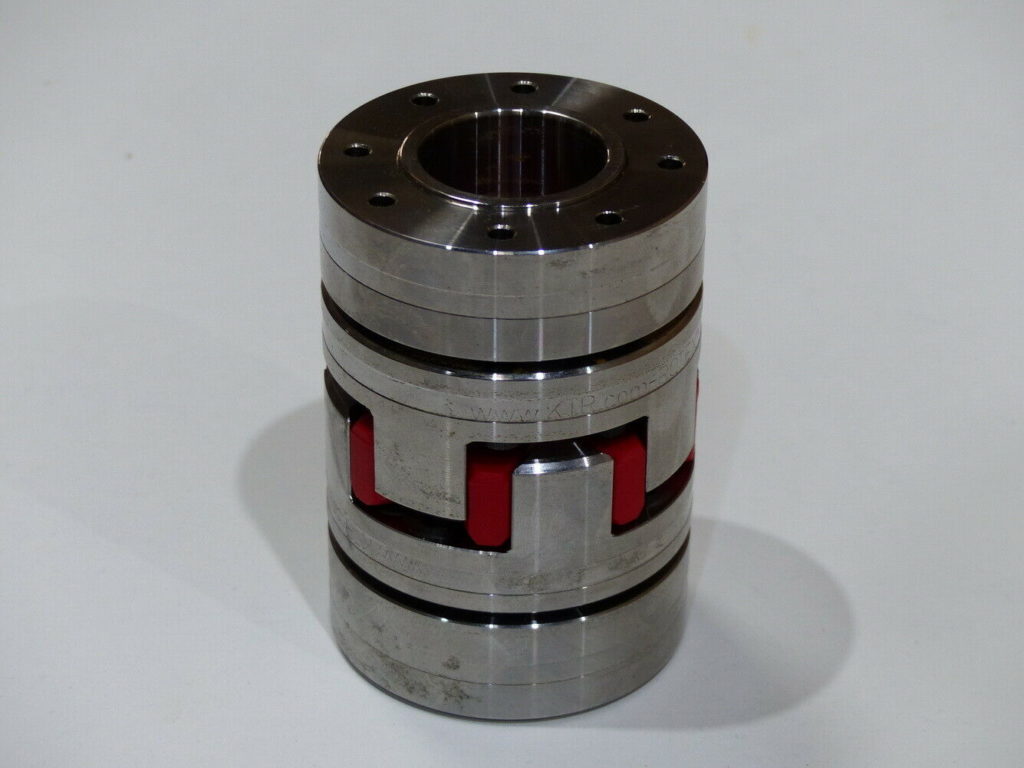

Connected to the OEM Gearbox by a custom made coupler and adaptor plate.

Transmission
Stock GT86 Transmission mounted to the Leaf Motor.

Battery Pack
24 KWh Battery pack with 48 modules and 96 cells out of the Leaf 2012
Spread through the car in various places:

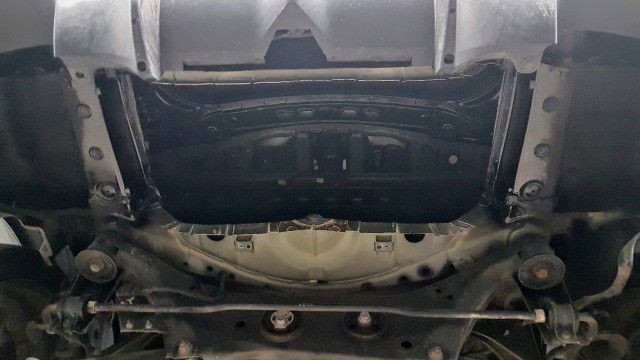

Custom modified spare wheel well for 24 modules

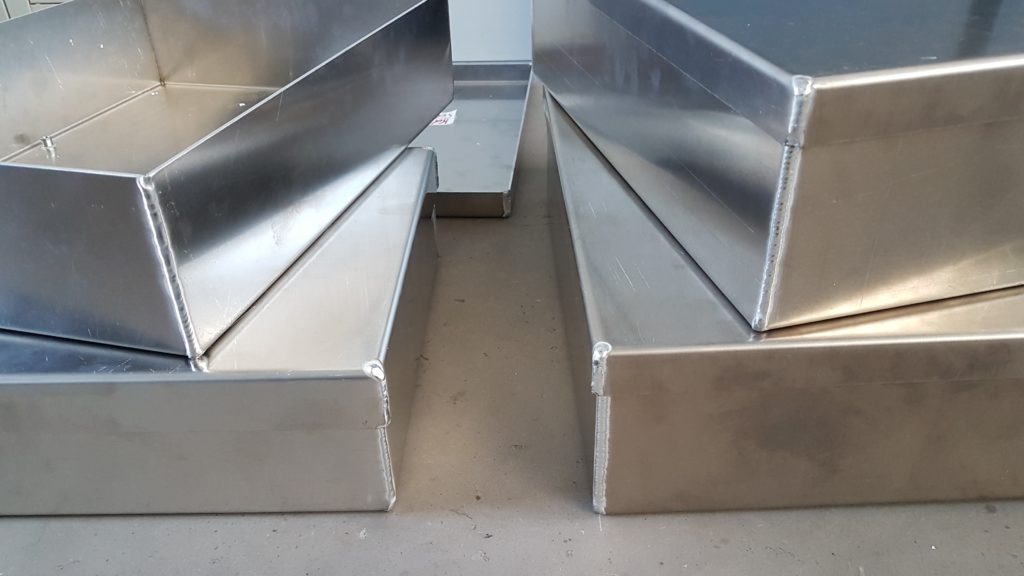

Custom made fuel tank boxes for 12 modules

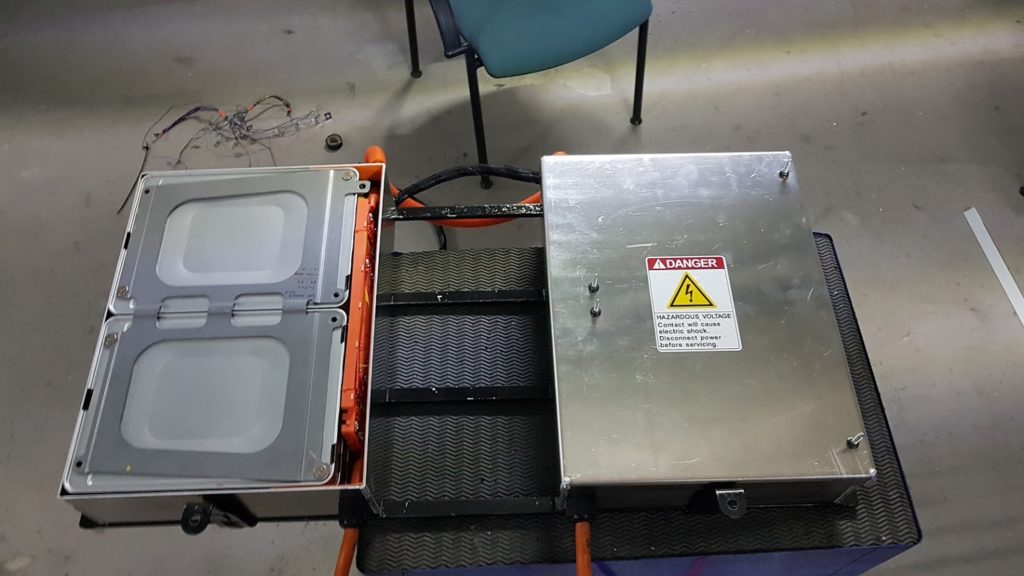

2 custom made boxes in front, one under the motor with 6 modules and one next to the motor with 6 modules

Battery Management System
Orion BMS 2
Everything is fully CAN-bus controlled

Inverter

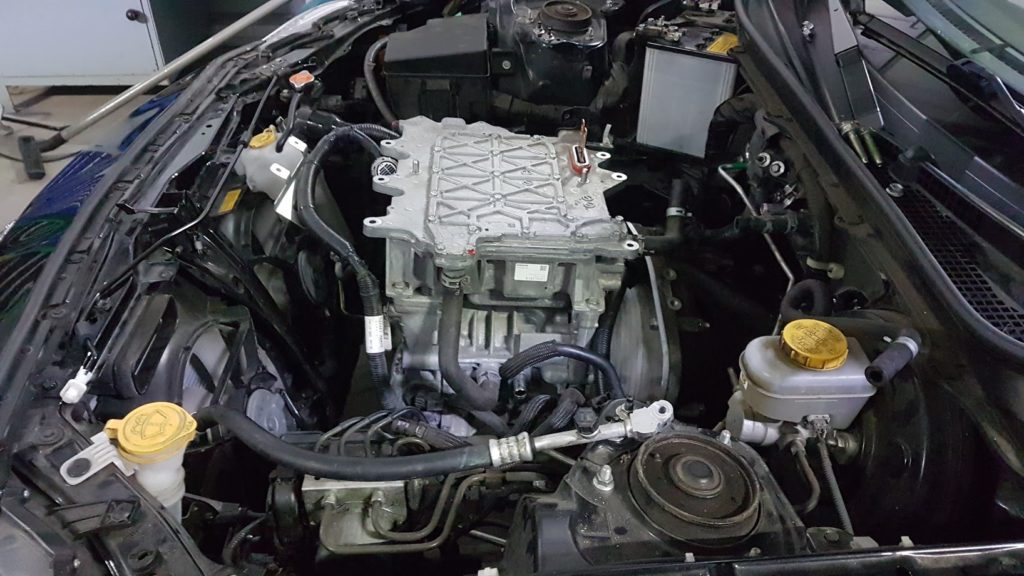

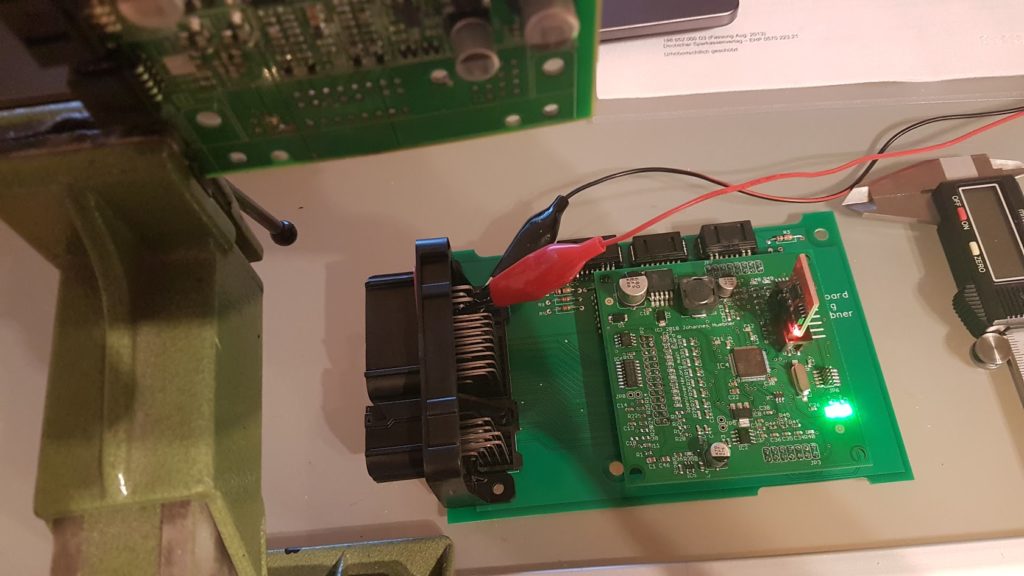

Nissan Leaf Inverter with Johannes Huebner main board, fully CAN-bus controlled

GT86 ECU
Arduino based replacement ECU for CAN-Communication with custom written code in C

Charger
ELTEK Valere 3Kw Charger, fully CAN-bus controlled

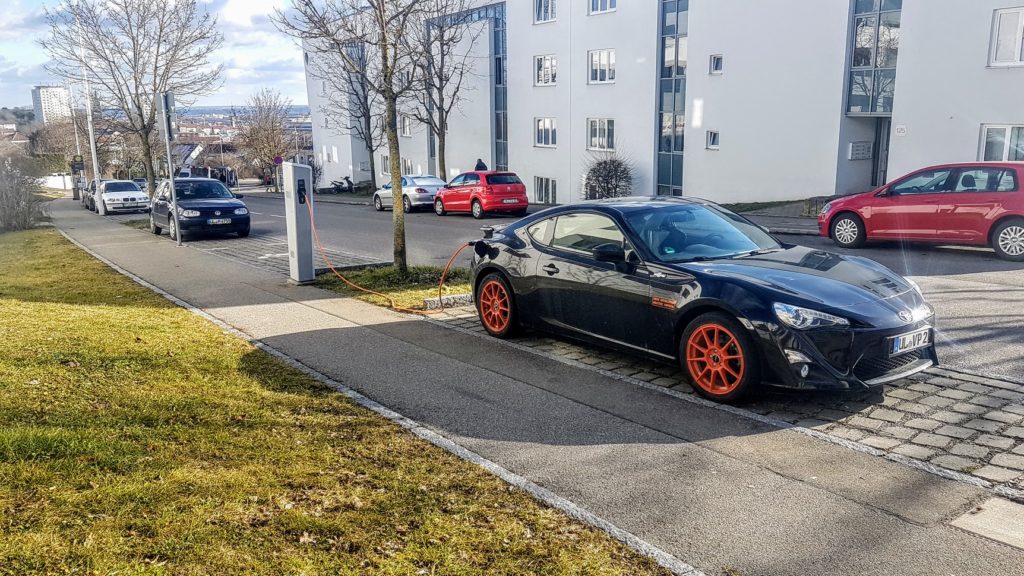

Chademo-Fast-Charging

DC-DC converter
First GEN-Tesla Model S 360vDC to 12vDC converter

Range: 120 Km
Fast Charging: 20-80% in 20 Minutes
0-100: 6.7 Seconds

Weights in Kg
Before After
Front 710 680
Rear 560 660
Total 1270 1340
Ratio F 56% / R 44% F 51% / R 49%

Fully certificated by local authorities!
